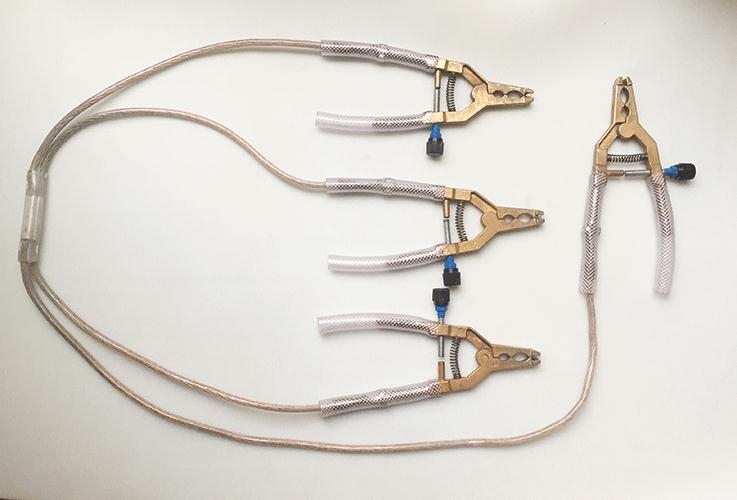

Bộ tiếp địa hạ áp đa năng

Hãng sản xuất: Anbaco- Việt Nam.

Cấu tạo:

Kẹp tiếp địa:

-    Mỗi bộ tiếp địa có 4 kẹp tiếp địa.
-    Kẹp tiếp địa làm bằng hợp kim đồng hoặc sắt mạ đồng. Đầu kẹp có 2 khe elip ( dùng để kẹp được dây có tiết diện từ 50 mm2 đến 300 mm2  ).  Tiết diện phần mũi phía trước của kìm có dạng 2 nửa chữa V với góc 1200  ( có thể kẹp chặt đai ốc đến M14 hoặc lớn hơn ). Mặt tiếp xúc giữa kìm và dây ≥ 10mm. Khối lượng mỗi đầu kẹp ≤ 0,4kg. Phía đuôi kẹp có cấu tạo để liên kết chặt với đầu cáp của dây tiếp địa. Trên thân kìm có ốc vặn để xiết chặt kẹp với đai ốc ( hoặc dây cable ). Đầu ốc vặn bọc bằng vật liệu cách điện, có rãnh khía giúp vặn xiết được dễ dàng. Phần tay cầm của kẹp được bọc lớp nhựa cách điện .
Dây tiếp địa :
-    Làm từ dây đồng mềm nhiều sợi bọc vỏ bằng nhựa PVC trong.
-    Tiết diện dây chưa bọc 16 ÷ 25mm2 ( tùy theo yêu cầu )
-    Chiều dày lớp bọc : 1mm.
-    Mỗi bộ tiếp địa có 4 đoạn dây gồm: 3 đoạn dài 0,4m, một đoạn dài 1,5 m ( có thể thay đổi kích thước tùy yêu cầu ). Một đầu mỗi đoan dây bắt vào đầu kẹp bằng cosse ép, đầu còn lại nối chung 1 điểm bằng kẹp ép clamp có bọc cách điện. Tại vị trí kẹp ép clamp, đầu dây được bọc bằng vật liệu dẻo bên ngoài để tránh cho dây bị tưa.
Phụ kiện :  Túi đựng bằng vải bạt dày.

Phạm vi sử dụng: Dùng để tiếp địa trước khi thực hiện công tác trên các đường dây hạ thế 3 pha, đầu ra Aptomat tại các đai ốc và dây cable.
